KROK 2

Demontaż korby

Jeśli korba przeszkadza w odinstalowaniu pokrywy silnika, potrzebna jest jej deinstalacja.

1. Odkręć śrubkę zabezpieczającą lewej korby kluczem imbusowym H8.
2. Przed zamontowaniem na korbę wykręć środek adaptera korby jak najwięcej z wrzeciona. Uchronisz się w ten sposób przed zniszczeniem gwintu.
3. Nakręć adapter korby w miejsce śruby zabezpieczającej. Dokręć ręką.
4. Dokręcaniem głowy adaptera kluczem 22 mm odmontujesz korbę.
5. Zdejmij korbę z osi roweru.

A

B

C

D

E

KROK 3

Demontaż pokrywy

1. Odkręć 2 śrubki trzymające pokrywę silnika przy pomocy klucza Torx T20.
2. Zdejmij pokrywę silnika.

A

B

KROK 4

Rozłączenie wtyczek z silnika

1. Za pomocą kleszczy odłącz wtyczkę ekranu z silnika.
2. Takim samym sposobem odłącz wtyczkę czujnika prędkości.

A

B

KROK 5

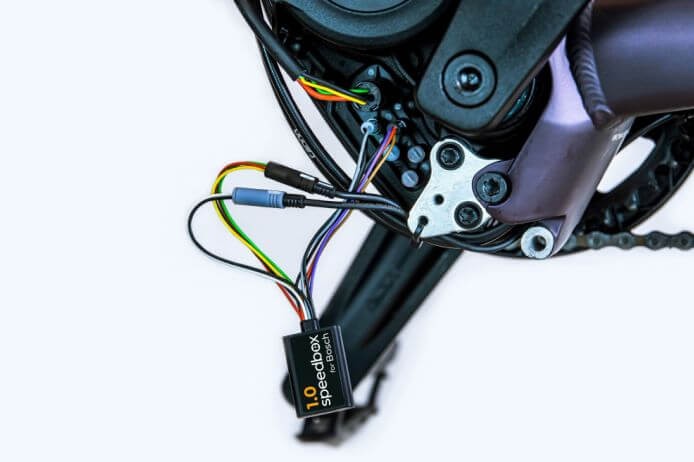

Instalacja tuningu Speedbox

1. Dokonaj podłączenia wtyczek Speedbox do silnika w miejsce, gdzie były podłączone stare.
2. Podłącz wtyczki wypięte z silnika w kroku 4. do wtyczek urządzenia SpeedBox. Sprawdź, czy wtyczki zaskoczyły w prawidłowy sposób.

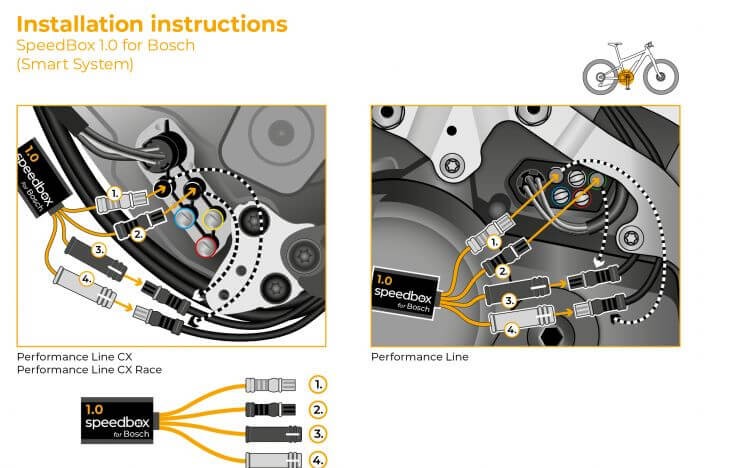

3. Przed montażem silnika sprawdź prawidłowość połączeń według obrazka.

A

B

C

KROK 6

Kontrola funkcji tuningu

1. Włóż baterię do roweru na swoje miejsce.
2. Włącz rower.
3. Przez krótkie włączenie funkcji WALK lub podwójnym przyciskaniem (+-+-) aktywuj / dezaktywuj tuning. Pokaże się wartość 9.9 lub 2.5 (sygnalizująca maksymalną prędkość).
4. Rozkręć tylne koło i upewnij się, że na ekranie roweru pokazywana jest aktualną prędkość.
5. Wyłącz rower.

A

B

C

D

E

KROK 7

Założenie pokrywy silnika

1. SpeedBox wraz z wtyczkami oraz kablami włóż do miejsca wnęki na silnik.
2. Wsadź pokrywę silnika na swoje miejsce.
3. Zamontuj pokrywę silnika dwoma śrubami za pomocą klucza Torx T20.

A

B

C

KROK 8

Montaż korby

Jeśli zdejmowałeś korbę według kroku 2, zamontuj ją z powrotem.

1. Za pomocą klucza 22 mm zdemontuj adapter korby.
2. Włóż korbę z powrotem na oś roweru.
3. Dokręć śrubę zabezpieczającą przy pomocy klucza imbusowego H8.

A

B

C

KROK 9

Ustawienie maksymalnej prędkości

1. Włącz rower
2. Ustaw tryb TURBO. Szybko przełączaj tryby w następującej kolejności TURBO > SPORT > TOUR > ECO > TOUR > SPORT > TURBO. (Trzy wartości do góry oraz trzy na dół). Na ekranie pokaże się aktualny limit prędkości.
3. Ustaw maksymalną prędkość krótkim włączeniem funkcje WALK lub obrotem tylnego koła o 360°. Powtarzając tą czynność za każdym razem limit prędkości się zwiększy o 5km/h. Ostatni pokazany limit prędkości pozostawiony na 5 sekund zostanie zapamiętany.

A

B

C

KROK 10

Parowanie (produktu SpeedBox) z mobilną aplikacją SpeedBox App

1. Zainstaluj aplikację SpeedBox App z Google Play lub App Store.
2. Włącz Bluetooth w telefonie.
3. Włącz aplikację SpeedBox App. Pozwól na lokalizację położenie, jeśli Cię o to zapyta.
4. Wybierz urządzenie MyEbike_xxxx. W przypadku że nie widzisz na liście SpeedBox, kliknij “Odśwież” lub upewnij się że:
   1) Masz włączony rower.
   2)Nie jesteś dalej niż 5 metrów od roweru.
   3) Masz włączony Bluetooth w swoim telefonie
   4) Masz w swoim telefonie włączoną lokalizację położenia dla aplikacji SpeedBox App.
5. Ustaw i potwierdź swój PIN oraz serwisowe hasło.
6. Teraz możesz cieszyć się w pełni aplikacją i SpeedBox App (ustawiać tuning, śledzić jazdy, obserwować dane jazdy oraz informacje o wydajności silnika, zużyciu energii, ustawieniu limitu prędkości itd.).

A

B

C

D

E

F

Ostrzeżenie

    Ostrzegamy, że używanie rowerów po tuningu może być niezgodne z obowiązującym prawem w danym kraju. Producent nie ponosi odpowiedzialności za szkody wynikłe z używania produktu SpeedBox. Rowery Elektryczne ze SpeedBox nie można używać na drogach publicznych oraz ścieżkach rowerowych. Rowery Elektryczne wyposażone w SpeedBox można używać na swoim terenie i na swoją odpowiedzialność. Montaż SpeedBox może doprowadzić do utraty gwarancji roweru elektrycznego.

W przypadku aktualizacji oprogramowania Twojego e-roweru zalecamy następującą procedurę:
